Рекомендации по подбору топливного быстросъема
d - Диаметр гладкой части штуцера (топливного фильтра, насоса), на который одевается быстросъемный коннектор.
ID - Внутренний диаметр пластикового шланга который можно установить на быстросъём.
De - Диаметр штуцера быстросъёма (по внешним фаскам елочки).
OD - Наружный диаметр топливного шланга.
<<< ДЛЯ БЫСТРОГО ПОДБОРА ИСПОЛЬЗУЙТЕ ФИЛЬТР СЛЕВА
Быстросъемные соединения нашли свое применение в машиностроении из-за удобства их использованияи и сокращения времени на замену расходных материалов при обслуживании техники.

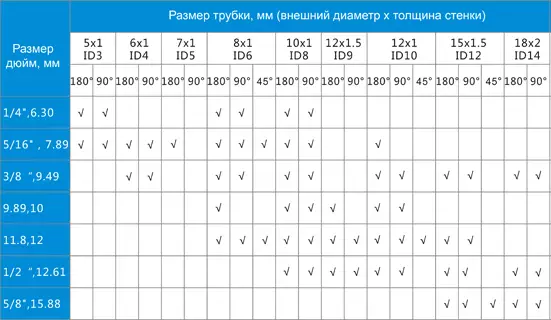

Таблица размеров быстросъемных соединений:
Принцип действия:

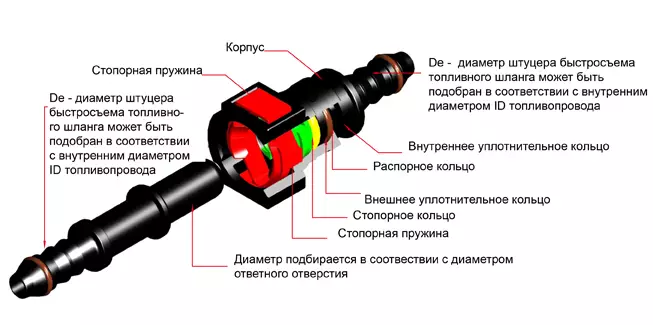

Быстросъемный разъем состоит из корпуса, внутреннего уплотнительного колеца, внешнего уплотнительного кольца, распорного кольца, стопорного кольца и стопорной пружины. Чтобы соединить ответную и приемную части, необходимо вставьте ответную трубку в разъем до щелчка, затем немного потянуть назад для обеспечения полного соединения. Для разъема соединения нужно нажать кнопку стопорной пружины и потянуть ответную часть. Для повторного соединения и продления срока службы коннектора рекомендуется использовать моторное масло с вязкостью SAE 30.
Область применения:
Системы подачи бензина и дизельного топлива, системы подачи этанола, метанола или природного газа, системы отвода паров или контроля испарительных выбросов.
Рабочее давление: до 500 кПа, 5 бар
Рабочий вакуум: до - 50 кПа, -0.55 бар
Рабочая температура: от -40℃ до 115℃, краткосрочно 150℃
Запрещается использовать резиновый шланг с гладкой частью быстросъёма в системах с давлением!
Быстросъёмные штуцеры и переходники имеют несколько вариантов "ёлочки", что позволяет подсоединять различные типы топливных трубок:

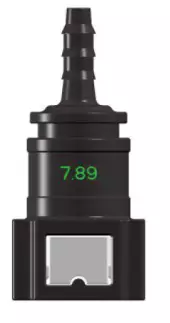

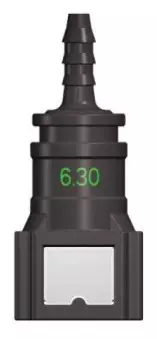

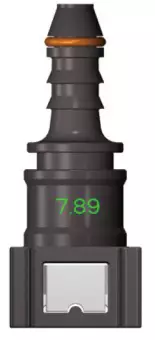

Пластиковая трубка:

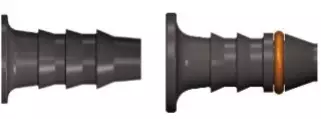

Эта форма "острой ёлочки" с уплотнительным кольцом или без него используется для подсоединения пластикового шланга (полиуретанового топливопровода) с внутренним диаметром: от 3 мм до 20 мм.
Резиновая трубка:

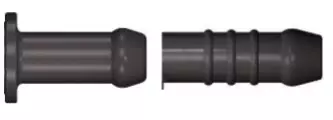

Эта форма "закругленной ёлочки" с ребристыми линиями или без них используется для присоединения резинового шланга (топливопровода) с внутренним диаметром: от 3 мм до 22 мм.
